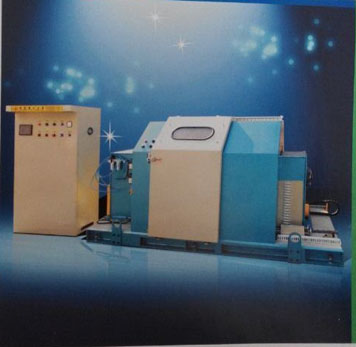

产品名称：高速悬臂单绞成缆机系列
产品用途：适用于五六类数据电缆、HDMI数字电缆和电脑线等多芯电线电缆集合成缆，可以同步进行包带（恒张力主动从包）或被动侧放包带（纵包）
设备组成：放线架（主动放线、被动放线、退扭主动放线）、单绞机主机、中心包带机、侧放包带、计米装置、电控系统等。
产品特点：采用悬臂式结构，回转体旋转惯性小，转速高，运转平稳，因而产品性能稳定。收线箱往复移动带动收线盘左右精密排位，绞合线缆排位整齐。
采用电脑设定绞距，无引取轮、动盘排位等优异的设计，确保了对线的张力均衡，缩短线缆过线路径。增大转向导轮直径以尽量减少线缆弯曲，确保绞合线缆品质。
与传统单绞机相比，避免高速时排位丝杆断裂的不安全因素。装卸线盘方便，劳动强度小。
产品型号: JM-500、JM-630、JM-800、JM-1000、 JM-1250
| 主要技术参数： |
|
|
|
机械型式
|
JM-500
|
JM-630
|
JM-800
|
JM-1000
|
JM-1250
|
|
卷取轴尺寸
|
￠500mm
|
￠630mm
|
￠800mm
|
￠1100mm
|
￠1250mm
|
|
供线轴尺寸
|
￠400mm
|
￠400mm～500mm
|
￠400mm～630mm
|
￠400mm～630mm
|
￠400mm～630mm
|
|
供线装置
|
卧式动轴双排给线装置
|
|
适用线径
|
￠0.4mm～1.0mm
|
￠0.6mm～3.0mm
|
￠0.6mm～3.0mm
|
￠1.0mm～5.0mm
|
￠1.0mm～5.0mm
|
|
绞合线径
|
MAX5MM
|
MAX15MM
|
MAX20MM
|
MAX25MM
|
MAX25MM
|
|
绞距
|
13mm～80mm
|
20mm～180mm
|
30mm～250mm
|
30mm～300mm
|
30mm-300mm
|
|
转速
|
1200rpm
|
1000rpm
|
800rpm
|
500rpm
|
400rpm
|
|
动力
|
5.5HP变频马达
|
7.5HP变频马达
|
10HP变频马达
|
15HP变频马达
|
15HP变频马达
|
|
刹车器
|
气动式液压碟刹车装置
|
|
包带装置
|
包带方向“S”或“Z”绞向可变换
带子转盘子盘径300mm
适用材料：棉纸、麦拉带、铝箔 、牛皮纸
|
|
电气控制
|
可采用可编程控制器（PLC）进行自动控制，主要运行参数自动跟踪
|
|
|
